#1CAN定義
CAN 是Controller Area Network 的縮寫（以下稱為CAN），是ISO國際標準化的串行通信協議。在汽車產業中，出于對安全性、舒適性、方便性、低功耗、低成本的要求，各種各樣的電子控制系統被開發了出來。由于這些系統之間通信所用的數據類型及對可靠性的要求不盡相同，由多條總線構成的情況很多，線束的數量也隨之增加。為適應“減少線束的數量”、“通過多個LAN，進行大量數據的高速通信”的需要，1986 年德國博世公司開發出面向汽車的CAN 通信協議。此后，CAN 通過ISO11898 及ISO11519 進行了標準化，在歐洲已是汽車網絡的標準協議。
CAN兩個ISO國際標準：
1）ISO11898 ：定義了通信速率為 125 kbps～1 Mbps 的高速 CAN 通信標準，屬于閉環總線，傳輸速率可達1Mbps，總線長度 ≤ 40米。
2）ISO11519：定義了通信速率為 10～125 kbps 的低速 CAN 通信標準，屬于開環總線，傳輸速率為40kbps時，總線長度可達1000米。
#2種類
CAN總線根據CAN收發器的不同又分為3種：
1）高速CAN：
a.根據線纜的長度提供從5Kbit/s到1Mbit/s的波特率
b.高速CAN網絡在每個網絡端點端接一個120歐姆的電阻
c.電平靜默為2.5V，上下限是3.5V和1.5V
2） 容錯CAN：
a.提供從5?Kbit/s到125?Kbits/s的波特率
b.顯性時則為1V和4V
3）單線CAN：
a.提供從5?Kbit/s到125?Kbits/s的波特率
b.單線CAN的波特率一般為33.3KHz
#3一般燃油車的CAN網絡分類

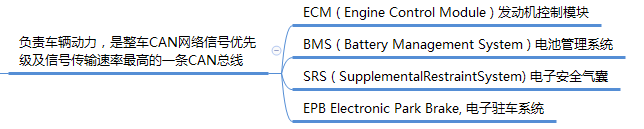

1）PT CAN (PowerTrain CAN ) 動力總成CAN總線

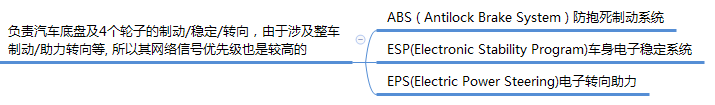

2）CH CAN (Chassis CAN) 底盤控制CAN總線

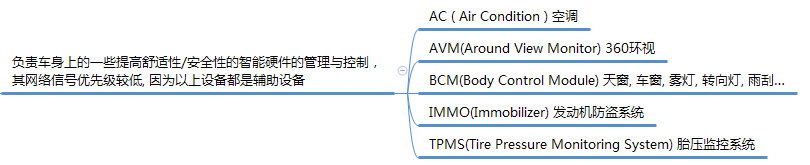

3）Body CAN車身控制總線
4）Info CAN ( Infomercial CAN ) 娛樂系統總線
5）DiagCAN ( Diagnose CAN ) 診斷控制總線

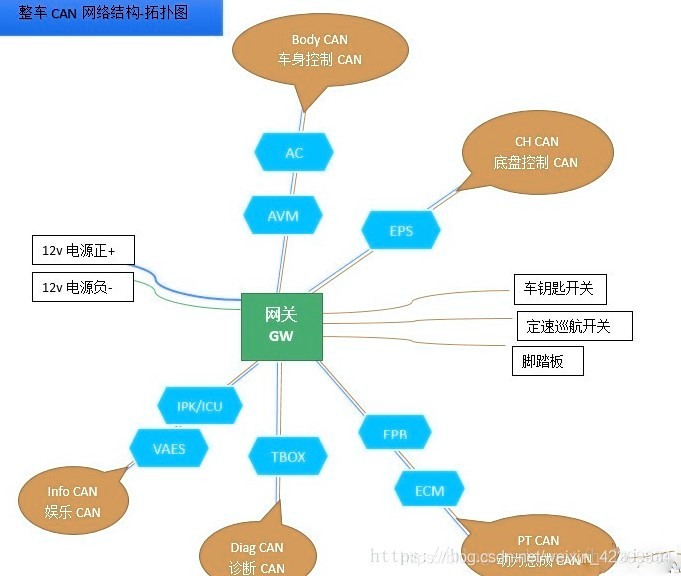

#4汽車CAN網絡拓撲圖

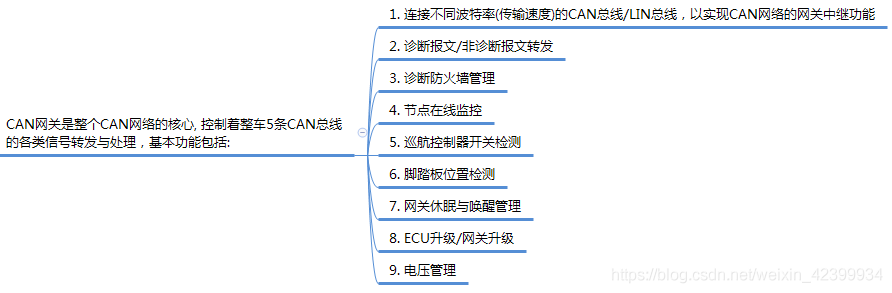

#5CAN網關
#6CAN組成
在實際應用中，CAN總線的一個幀主要由幀信息，幀ID和幀數據組成。
1）幀信息：四類，標準數據幀（汽油車、電機）、標準遠程幀（少見）、擴展數據幀（廣大柴油車、部分汽油車）、擴展遠程幀（少見）。

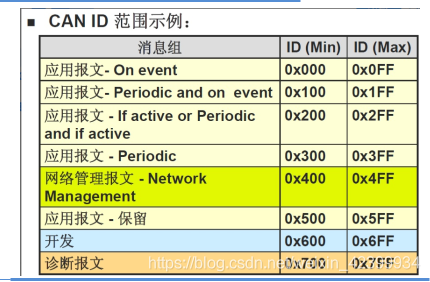

2）幀ID：是CAN的一種“地址”。CAN有個特點是競爭機制，幀ID越小越有占用總線資源的權利，越會優先發送。
DBC文件：在車輛行業中，如果對車輛CAN總線上的每個幀ID及每個幀數據都做出了標準的解釋，形成了文件的話，此文件為DBC文件。
3）幀數據：與串口相比，CAN的幀數據只有8個字節，即64個位，不會再多了。但CAN FD作為新型總線解決了僅有8字節這個問題。
4）終端電阻：CAN和RS485一樣，要在終端減少差分信號的反射，如不在兩個終端加電阻，信號會反彈回來影響通訊。終端電阻在CAN總線上要有兩個，阻值為120歐姆，并聯，最遠的兩端一邊一個。如果有多個節點的話，終端電阻應適當加大。
5）波特率：常見的CAN波特率大多都是整數。常見的車輛波特率有500K，250K，125K，100K。
#7CAN標準
CAN標準分為底層標準（物理層和數據鏈路層）和上層標準（應用層）兩大類。
底層標準：

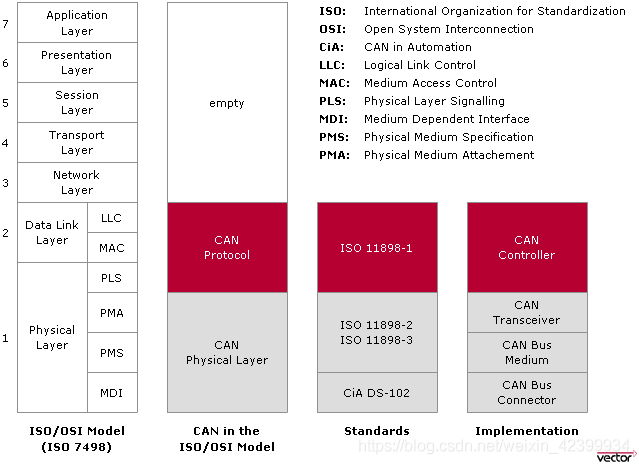

CAN底層標準都相同，涵蓋OSI模型中的物理層和數據鏈路層，與ISO/OSI模型的對應關系如下圖所示：
-
ISO 11898-1：數據鏈路層協議，描述CAN總線的基本架構，定義不同CAN總線設備在數據鏈路層通信方式
-
ISO 11898-2：高速CAN總線物理層協議，最高數據傳輸速率 1Mbps，應用為兩線平衡式信號（CAN_H, CAN_L）
-
ISO 11898-3：定義低速CAN總線（LS-CAN, Fault-Tolerant CAN）物理層標準，數據傳輸速率在 5Kbps ~ 125Kbps 。Fault-Tolerant是指總線上一根傳輸信號失效時，依靠另外的單根信號也可以通信
-
ISO 11898-4：定義CAN總線中的時間觸發機制（Time-Triggered CAN, TTCAN），定義與ISO 11898-1 配合的幀同步實體，實現汽車ECU之間基于時間觸發的通信方式。

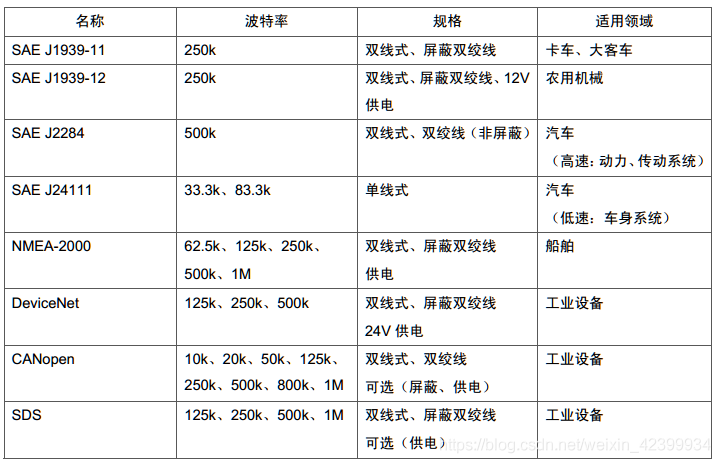

上層標準：
涉及到例如流控制、設備尋址和大數據塊傳輸控制等，不同應用領域或制造商會有不同的做法，沒有統一的國際標準。
